TRRS

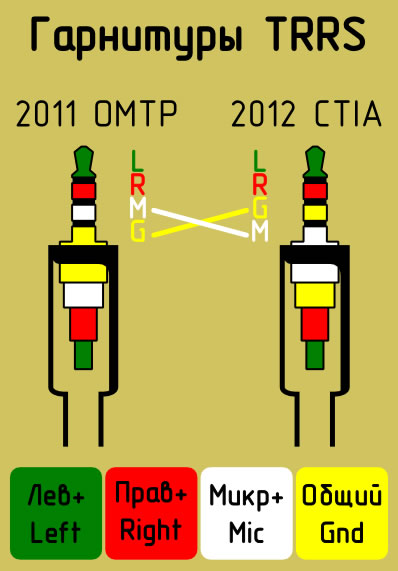

TRRS (Tip, Ring, Ring, Sleeve) - распространенный разъем для передачи СТЕРЕО аудиосигнала, в том числе для подключения гарнитур. Гарнитуры мобильных телефонов со штекером TRRS (Джек), разработанные до 2011 года включительно, распаивались по схеме OMTP (Open Mobile Terminal Platform):

  • Наконечник (Tip) - Левый канал (Left)
  • Кольцо 1 (Ring1) - Правый канал (Right)
  • Кольцо 2 (Ring2) - Микрофон (Mic)
  • Основание (Sleeve) - Общий (Gnd)

Стандарт OMTP поддерживаю телефоны Nokia и Samsung.

В 2012 году появилась новая распиновка CTIA (Cellular Telephone Industries Association):

  • Наконечник (Tip) - Левый канал (Left)
  • Кольцо 1 (Ring1) - Правый канал (Right)
  • Кольцо 2 (Ring2) - Общий (Gnd)
  • Основание (Sleeve) - Микрофон (Mic)

Стандарт CTIA поддерживаю телефоны iPhone, Blackberry, Samsung.

Многообразие распиновок не ограничивается двумя стандартами CTIA и OMTP, некоторые производители идут дальше и создают свои последовательности контактов в разъеме TRRS. Поэтому при покупке гарнитуры обратите внимание на название распайки штекера на гарнитуре и разъема на телефоне - они должны совпадать. Либо консультируйтесь со специалистами.
